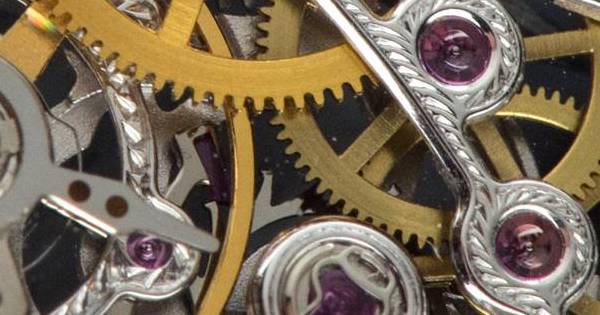

歯車の並び

脱進機含めた全体レイアウト検討の中で、歯車の設計をおこなっている。

2番車からガンギ車に至る歯車をレイアウトするにあたり、どのようなギア比で設計するか検討している。
一つの例として2、3、4番車の大歯車を 80歯、75歯、80歯とすると、モジュール0.2で計算すると80歯の歯車は直径が1.64mmとなる。一般的なワインの瓶の口の内径が 1.8mm前後なのでこれ単体であれば問題なさそうである。

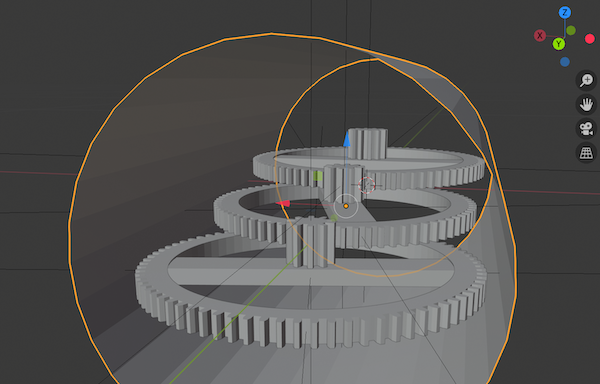

しかし、複数の歯車をずらしながらレイアウトしていくと、その分厚みがでてしまう。

大小の歯車の厚みや、どれくらいオフセットして並べるかで全体の厚みが変わってくるので検討すすめていく。

今回のKicloboは秒針を設けない予定なので、ガンギ車までの歯数をもう少し柔軟に検討できるだろう。できれば避けたいが歯車の数を増やせば径は小さくできる。モジュール値含め調整していく。
